CW542

两相步进电机

CW542是新一代高性能数字式二相步进电机驱动器，采用32位的DSP处理器，内部集成了抗共振、低噪音、微步细分、低温升技术大幅度提高步进电机的性能，具有噪音低、振动小、温升低和高速力矩大等特点。驱动器

产品简介
应用领域
系列特征
命名规则

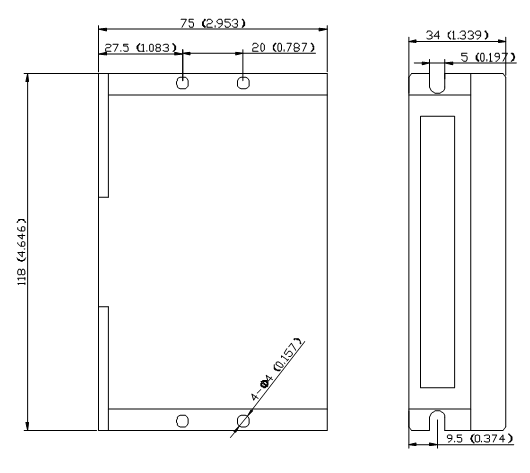

外形图及尺寸说明
性能参数
资料下载

驱动器电压为直流20V-50V，适合电流在5.0A以下各种型号的二相混合式步进电机。其微步细分有16种（最大细分数为51200步/转）；其最大工作电流范围为1.2A-5.0A，输出电流共有8档；具有自动半流、自检、过压、欠压和过流等保护功能。

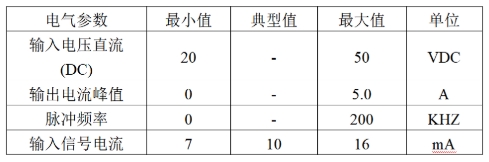

电气参数

电气参数

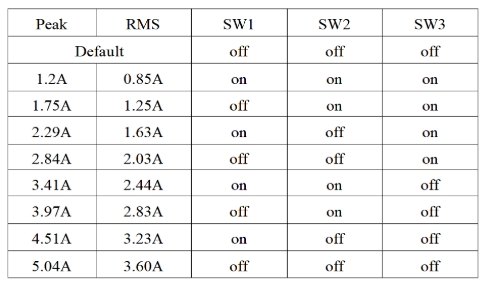

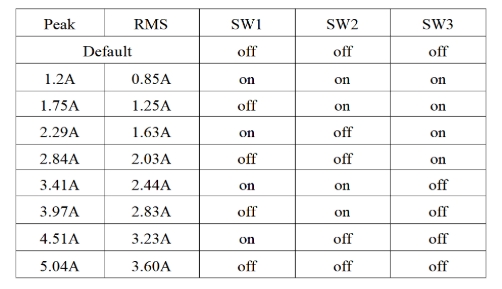

电流设定

电流设定

半流设定

用户可通过SW4来设定驱动器的半流功能。OFF表示静态电流设为动态电流的一半，脉冲停止后0.5秒电流自动减至一半；ON表示静态电流与动态电流相同。一般用户应将SW4设成OFF，以减少电机和驱动的发热，提高可靠性。

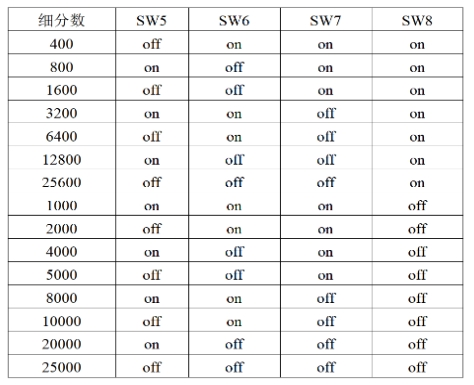

细分设定

细分设定

控制型号接口

控制型号接口

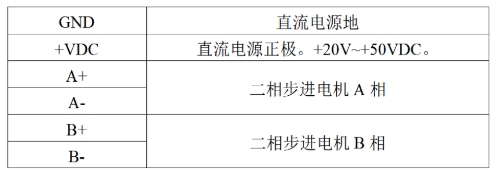

强电接口

微信截图_20250107111135

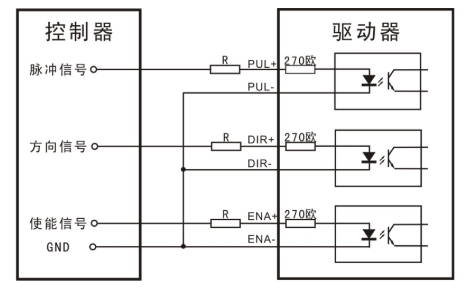

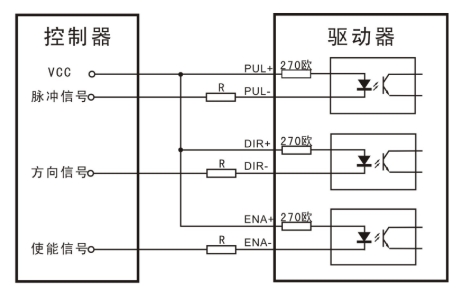

控制型号接口电路

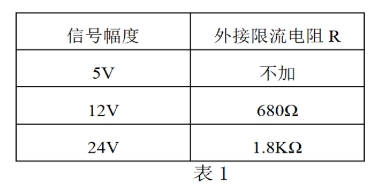

信号接口详细说明：CW542型步进电机驱动器内部的接口电路都采用光耦信号隔离，图中R为外接限流电阻。接法为差分接法，抗干扰性能良好。

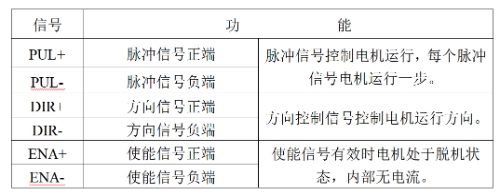

控制信号

共阴极接想法

共阳极接想法

微信截图_20250107111543

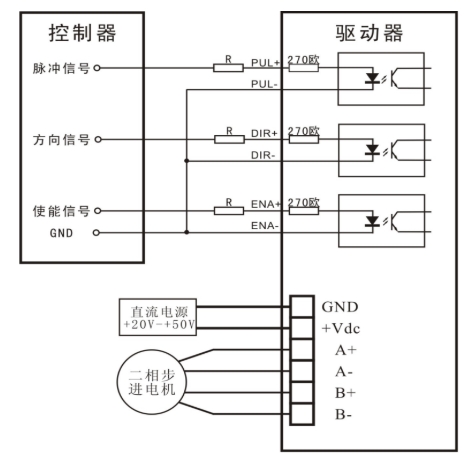

典型接线法

微信截图_20250107111758

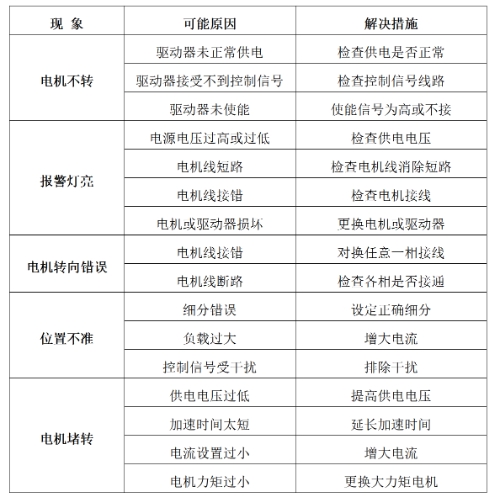

常见故障

应用领域

适合各种自动化设备和仪器。

例如：

贴标机、

切割机、

包装机、

绘图仪、

雕刻机、

数控机床等。

在用户期望低成本、低振动、小噪音、高精度、高速度的设备中效果更佳。

1.高性能、低价格

2.脉冲响应频率可高达2000KHz

3.内置微步细分

4.低温升、低振动

5.停止时自动半流

6.在线自适应PID技术

7.光电隔离信号输入/输出。

CW542

微信截图_20250103100619

型号: CW542

2D图纸

3D模型

说明书
